أنابيب الغلاية الهوائية ذات الهيكل الأسطواني أنابيب الفولاذ الخام

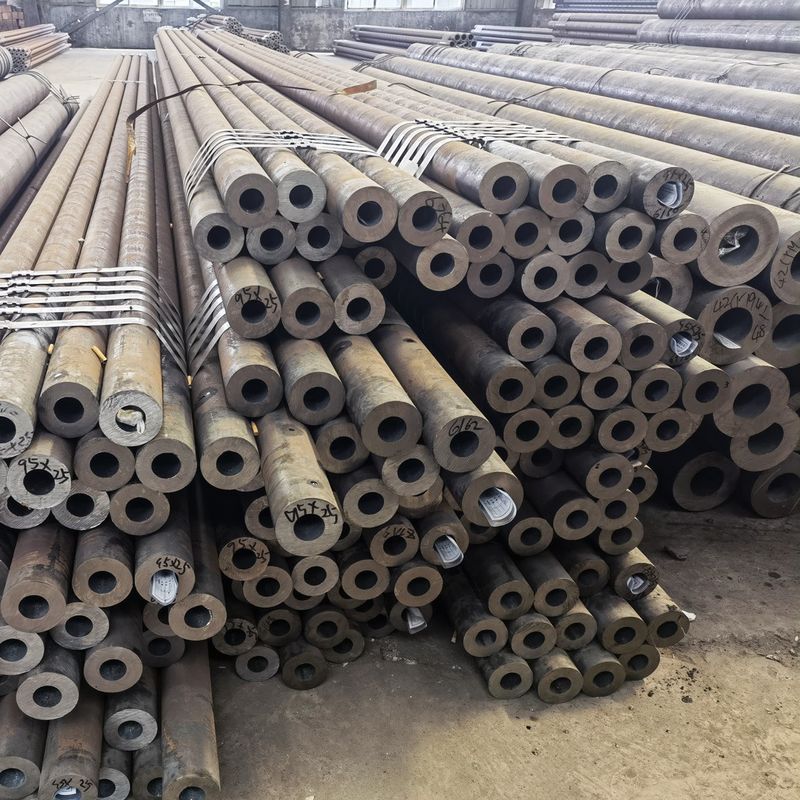

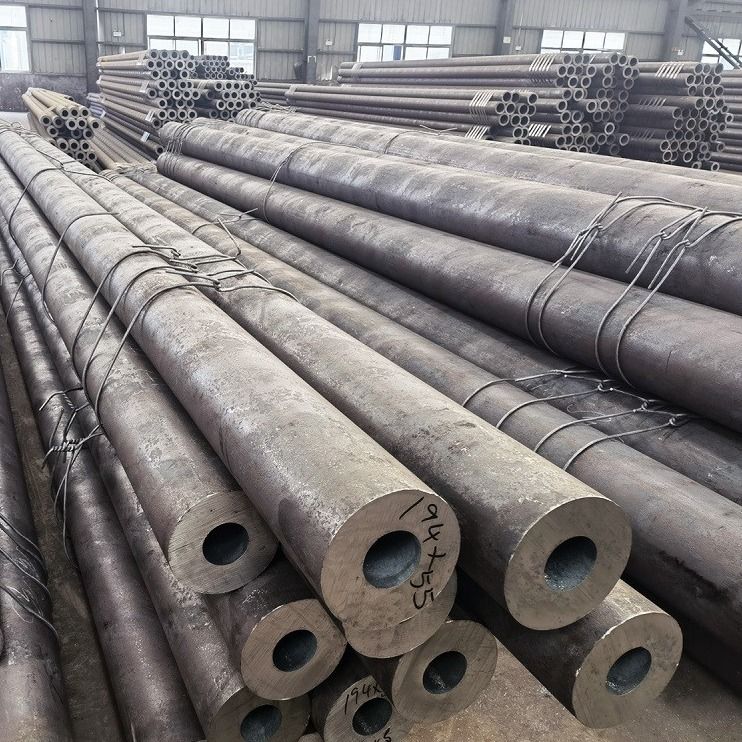

أنبوب الغلاية بلا مسام ، المعروف أيضًا باسم أنبوب الغلاية الفولاذي بلا مسام ، هو نوع من الأنابيب المصممة خصيصًا للاستخدام في أنظمة الغلاية.وهي هيكل أسطواني مجوف مصنوع من الصلب عالي الجودة والذي يمكن أن يتحمل درجات الحرارة والضغوط العالية التي تولد داخل المرجل.
تتميز أنابيب الغلاية بلا مساممة ببناءها بلا مسام ، مما يعني أنه لا توجد مفاصل أو غرز لحام على طول الأنبوب.هذا التصميم السلس يزيل نقاط الضعف المحتملة ويعزز قوة ووحدة الأنبوب، مما يجعلها مناسبة لتطبيقات الضغط العالي ودرجة الحرارة العالية.
المواصفات
|
اسم المنتج
|
المواد
|
المعيار
|
الحجم ((ملم)
|
التطبيق
|
|
أنبوب درجة حرارة منخفضة
|
16MnDG
10MnDG 09DG 09Mn2VDG 06Ni3MoDG أيه إس تي إم إيه 333 |
GB/T18984-
2003
أيه إس تي إم إيه 333
|
OD:8-1240*
WT:1-200 |
تطبيق على - 45 °C ~ 195 °C حاوية الضغط منخفضة درجة الحرارة وأنابيب المبادل الحراري منخفضة درجة الحرارة
|
|
أنابيب الغلاية عالية الضغط
|
20G
ASTMA106B ASTMA210A ST45.8-III |
GB5310-1995
الصيغة الصينية: الصيغة ASTM SA210 DIN17175-79 |
OD:8-1240*
WT:1-200 |
مناسبة لتصنيع أنابيب الغلاية عالية الضغط، الرأس، أنابيب البخار، الخ
|
|
أنبوب كراك البترول
|
10
20 |
GB9948-2006
|
OD: 8-630*
WT:1-60 |
تستخدم في أنبوب فرن مصفاة النفط، أنبوب مبادل الحرارة
|
|
أنبوب الغلاية منخفض الضغط المتوسط
|
10#
20# 16Mn،Q345 |
GB3087-2008
|
OD:8-1240*
WT:1-200 |
مناسبة لتصنيع مختلف الهياكل من غلاية الضغط المنخفض والمتوسط وغلاية المحرك
|
|
الهيكل العام
من الأنبوب
|
10#، 20#، 45#، 27SiMn
أيه إس تي إم أيه 53 أيه، بي 16Mn،Q345 |
GB/T8162-
2008 GB/T17396- 1998 أيه إس تي إم أيه 53 |
OD:8-1240*
WT:1-200 |
تطبيق على الهيكل العام، الدعم الهندسي، المعالجة الميكانيكية، الخ
|
|
غلاف الزيت
|
J55,K55,N80,L80
C90,C95,P110 |
مخصصات API SPEC 5CT
ISO11960 |
OD:60-508*
(ويليام تيكسون):4.24-16.13 |
تستخدم لاستخراج النفط أو الغاز في غلاف الآبار النفطية ، تستخدم في الجدار الجانبي للنفط والغاز
|
طريقة إنتاج أنبوب بلا مسام للكايلر
أنبوب الغلاية هو نوع من الأنابيب الخالية من اللحام. طريقة التصنيع هي نفس أنابيب الخالية من اللحام.ولكن هناك متطلبات صارمة على تصنيفات الصلب المستخدمة في تصنيع أنابيب الصلبوفقًا لدرجة حرارة التشغيل ، يمكن تقسيمها إلى أنابيب الغلاية العامة وأنابيب الغلاية عالية الضغط.
(1) طريقة التصنيع:
1 عادةً ما تكون درجة حرارة خدمة أنابيب الغلاية الخالية من اللحام أقل من 450 درجة مئوية. يتم تصنيع الأنابيب المنزلية بشكل رئيسي من الأنابيب المطاطية الساخنة من فولاذ الكربون رقم 10 والرقم 20 أو الأنابيب المسحوبة باردة.
2 أنابيب الغلاية ذات الضغط العالي غالبا ما تكون في درجات حرارة عالية وضغط مرتفع عند استخدامها.سيتم تآكسيد الأنابيب وتآكل تحت تأثير غاز الدخان عالية درجة الحرارة وبخار الماءمطلوب أن يكون للأنابيب الفولاذية قوة عالية، مقاومة عالية للاكسدة والتآكل، واستقرار تنظيمي جيد.
عملية تصنيع أنابيب الفولاذ السامة:
أنبوب فولاذي غير مسموم مطاطاً ساخناً: أنبوب مستدير مستدير → تسخين → ثقب → طلاء ثلاثيتسلسل مستمر أو طحن → إزالة الأنبوب → تحديد الحجم (أو تقليص) → تبريد → تصفية → اختبار هيدروستاتيكي (أو اكتشاف العيوب) → وضع علامة → تخزين
ب. أنابيب فولاذية خالية من الخيوط مسدودة: round tube blank→heating→perforation→heading→annealing→pickling→oiling (copper plating)→multi-pass cold drawing (cold rolling)→blank tube→heat treatment→Straightening→hydrostatic test (flaw detection)→marking→warehousing
(2) التطبيق:
1 تستخدم الأنابيب السامة العامة للغلاية بشكل رئيسي لصنع أنابيب جدار المياه ، وأنابيب مياه الغليان ، وأنابيب البخار المفرطة الحرارة ، وأنابيب البخار المفرطة الحرارة للكواخر القاطرة ،أنابيب الدخان الكبيرة والصغيرة وأنابيب الطوب القوسية.
2 تستخدم أنابيب الغلاية عالية الضغط بشكل رئيسي لتصنيع أنابيب السوبر هيتر، أنابيب إعادة التدفئة، أنابيب توجيه الهواء، أنابيب البخار الرئيسية، الخ من غلايات الضغط العالي والضغط العالي للغاية.
أنبوب الفولاذ الخالي من اللحام في الغلاية يعتمد الصلب:
(1) تصنيفات الصلب الهيكلي الكربوني عالية الجودة هي 20G و 20MnG و 25MnG.
(2) السبائك الصلب الهيكلي 15MoG، 20MoG، 12CrMoG، 15CrMoG، 12Cr2MoG، 12CrMoVG، 12Cr3MoVSiTiB، الخ.
(3) يجب أن تخضع أنابيب الغلاية 1Cr18Ni9 و 1Cr18Ni11Nb المستخدمة عادة مع الصدأ والفولاذ المقاوم للحرارة لاختبارات هيدروستاتيكية.اختبارات الإشعال والتسطيح واحدة تلو الأخرى بالإضافة إلى ضمان التكوين الكيميائي والخصائص الميكانيكيةيتم تسليم أنابيب الفولاذ في حالة المعالجة الحرارية.
